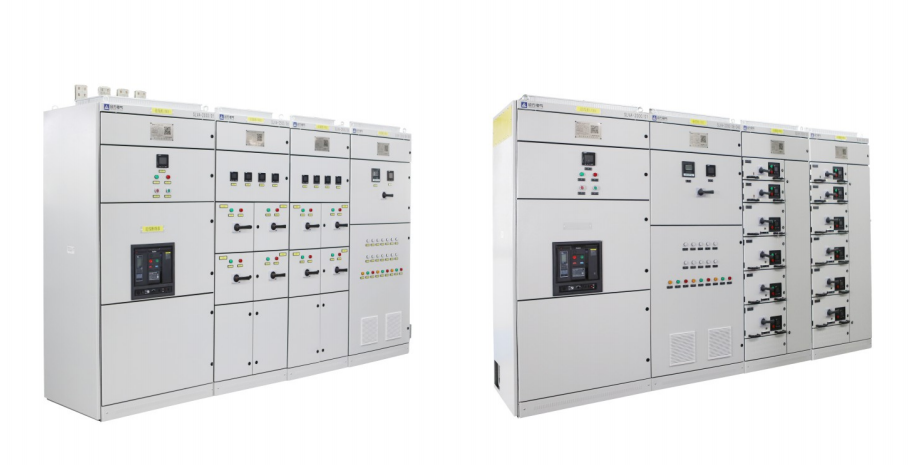

產品概述

為便于設備管理，將國家電網有限公司標準化低壓開關柜產品名稱代號設定為“SLVA" ，SLVA為Standardized Low-Voltage Assemblies的首字母組合，以下簡稱“SLVA低壓開關柜”。

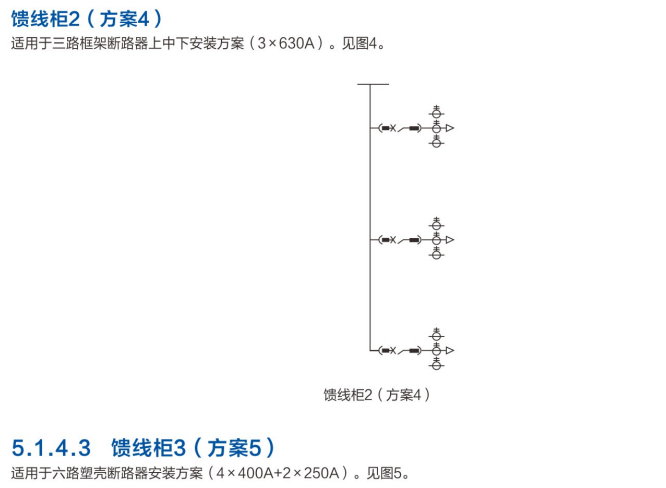

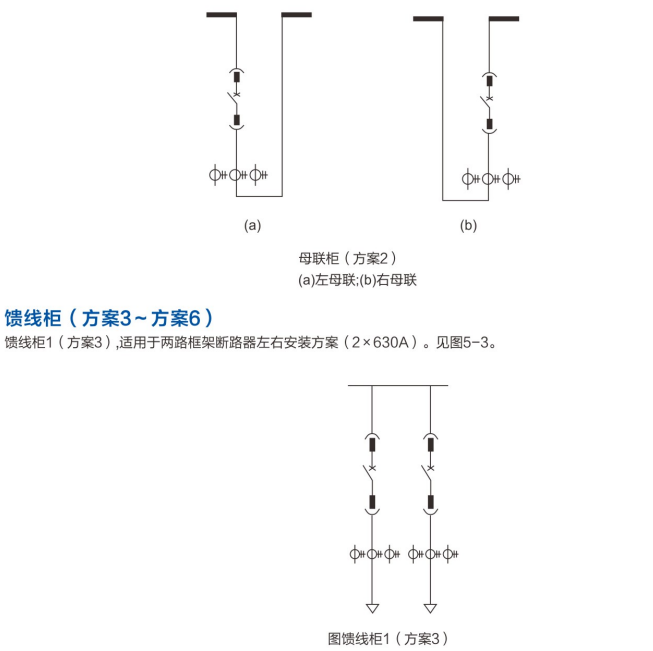

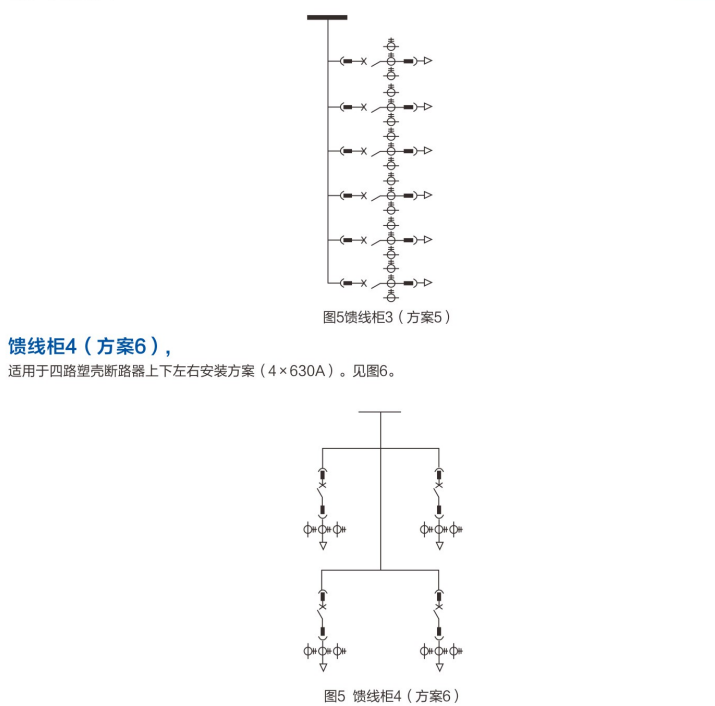

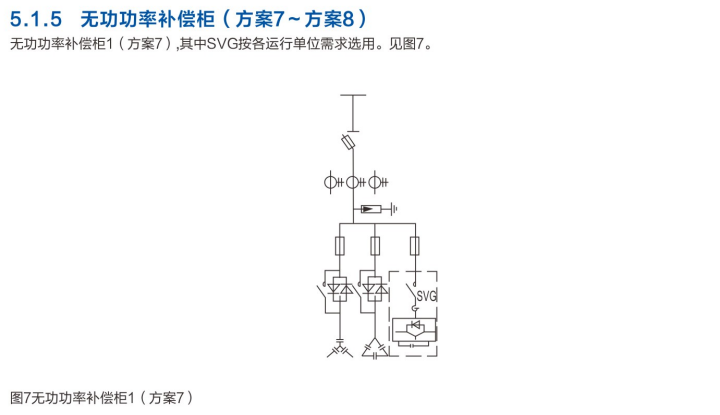

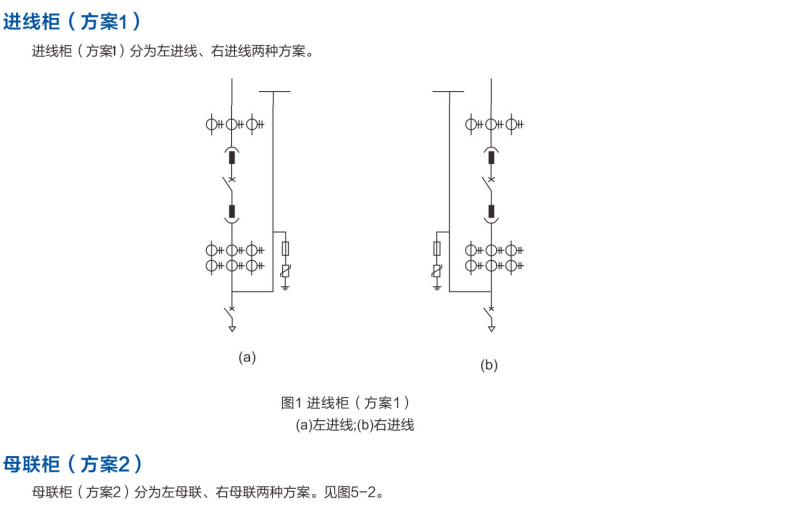

SLVA低壓開關柜的典型結構方案共計4大類8小類。其中4大類為進線柜、母聯柜、饋線柜、無功功率補償柜。8小類為進線、母聯柜各1類;饋線柜4類;無功功率補償柜2類。

a) SLVA低壓開關柜產品型號分單柜產品型號和組合柜產品型號兩種。其中，組合柜產品型號主要用于型式試驗、入網專項試驗樣機的組合方案; .

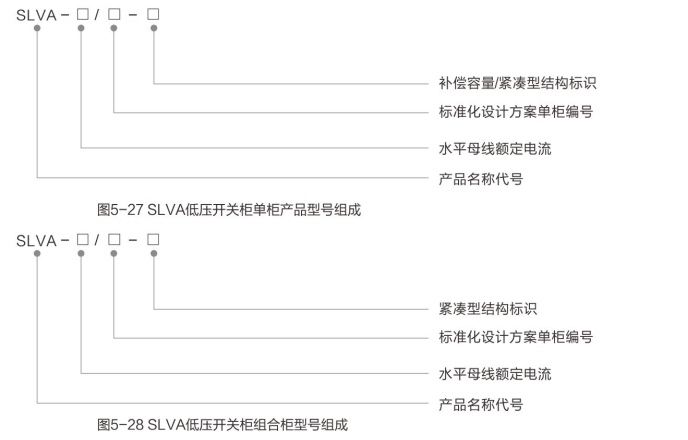

b)單柜產品型號由產品名稱代號、水平母線額定電流、標準化設計方案單柜編號、補償容量/緊湊型結構標識(如有)組成，其中緊湊型用“C”進行標識。單柜產品型號組成見圖5-27;

c)組合柜產品型號由產品名稱代號、水平母線額定電流、標準化設計方案組合柜編號、緊湊型結構標識(如有)組成，組合柜產品型號組成見圖5- -28。

5.4.2 產品型號組合方式及說明

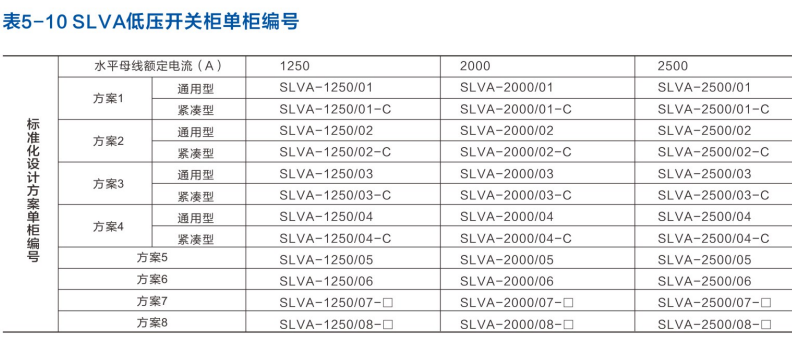

a) SLVA低壓開關柜的單柜方案編號見表5-10,常用SLVA低壓開關柜的組合柜方案的編號見表5-11;

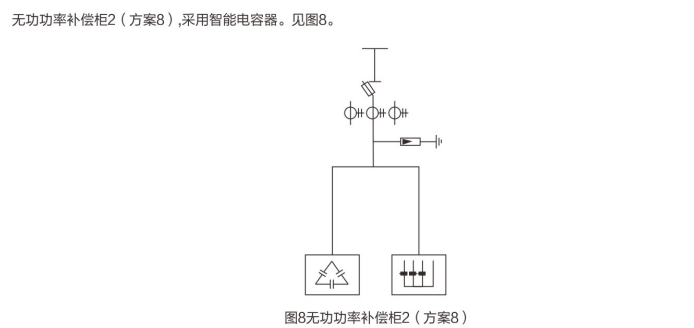

b)方案7和方案8的標注形式為: x x xkvar/x x xkvar;當SVG總?cè)萘繛榱銜r(shí)，不標注。

2 - -次接口及土建接口

2.1通用參數

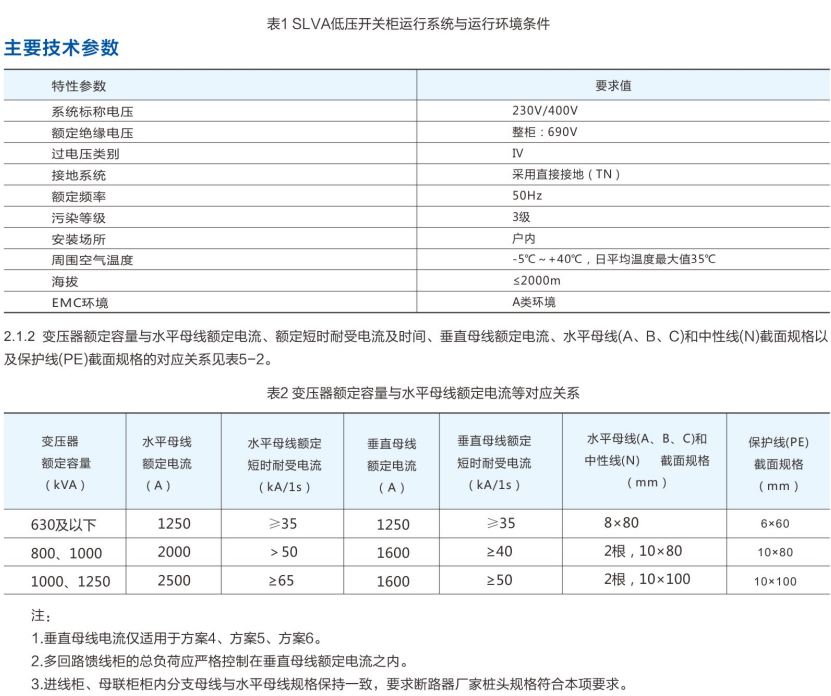

2.1.1 SLVA低壓開關柜的正常運行系統 與運行環境條件應滿足GB/T 7251.1-2013第7.1和表5- 1的規定。超出表5-1所規定要求時，需求方在采購時應單獨提出。

2.2 SLVA低壓開關柜外形尺寸

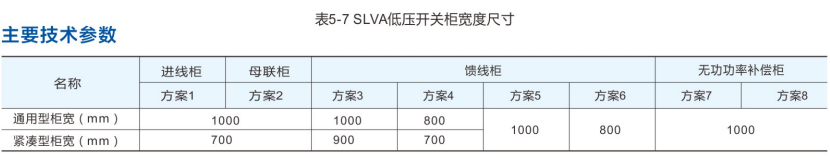

SLVA低壓開關柜高度為2200mm (含楣頭，但不包括頂部散熱板)，楣頭與框架柜頂平齊。柜體深度為800mm (不含前后門板)。柜體表面采用噴塑工藝，顏色為RAL7035。 SLVA低壓開關柜根據柜寬可分為通用型( General )和緊湊型( Compact )兩種柜型。需求方可根據站房土建設計要求，結合斷路器選型、內部結構特殊要求等實際情況，選用合適的柜寬類型。同-站房?jī)?nèi)，兩種柜型不得混用。不同柜型的各方案SL VA低壓開關柜寬度尺寸見表5-7。

2.3 SLVA低壓開關柜拼柜尺寸

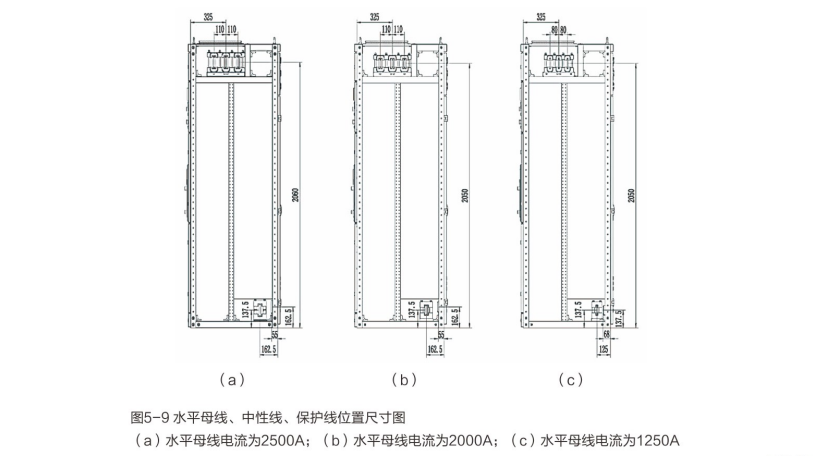

2.3.1 SLVA低壓開關柜的水平母線、 中性線、保護線位置尺寸及安裝基準如圖5-9所示，具體要求如下:

a)水平母線

1)高度定位:以SLVA低壓開關柜柜底骨架下沿為基準起始尺寸，以水平母線中心為終止尺寸，水平母線額定電流為2500A時，高度尺寸為2060mm,水平母線額定電流為2000A及1250A時，高度尺寸為2050mm。

2)深度定位:以SLVA低壓開關柜柜前骨架前沿為基準起始尺寸，以水平母線B相的中心為終止尺寸，尺寸為325mm, A、B、C相母線位置如圖5- 9所示。

b)中性線

1)高度定位:以SLVA低壓開關柜柜底骨架下沿為基準起始尺寸，以中性線中心為終止尺寸,尺寸為137 .5mm。

2)深度定位:以SLVA低壓開關柜柜后骨架后沿為基準起始尺寸，以中性線中心為終止尺寸,水平母線額定電流為2500A及2000A時，尺寸為162.5mm;水平母線額定電流為1250A時，尺寸為125mm。

c)保護線

1)高度定位:以開關柜柜底骨架下沿為基準起始尺寸，以保護線中心為終止尺寸，水平母線額定電流為2500A及2000A時，尺寸為162.5mm,水平母線額定電流為1250A時，尺寸為137 .5mm。

2)深度定位:以SLVA低壓開關柜柜后骨架后沿為基準起始尺寸，以保護線中心為終止尺寸，水平母線額定電流為2500A及2000A時，尺寸為55mm;水平母線額定電流為1250A時，尺寸為68mm。

2.3.2為保證SLVA低壓開關柜柜體 盤面分隔統- -、形式- -致、 整齊美觀，對柜體按方案進行單元高度的尺寸進行統-要求?；鶞?zhǔn)尺寸:以開關柜柜底骨架下沿為基準起始尺寸，各門板間門縫中心為界，下通風門高度統一為112.5mm， 上小門高度統-為225mm, 上下門板間門縫尺寸公差為8土1mm,左右門板間門J縫公差為10土1mm。柜前盤面門板尺寸、中間功能單元分隔高度如圖5-10所示(以通用型開關柜為例)。

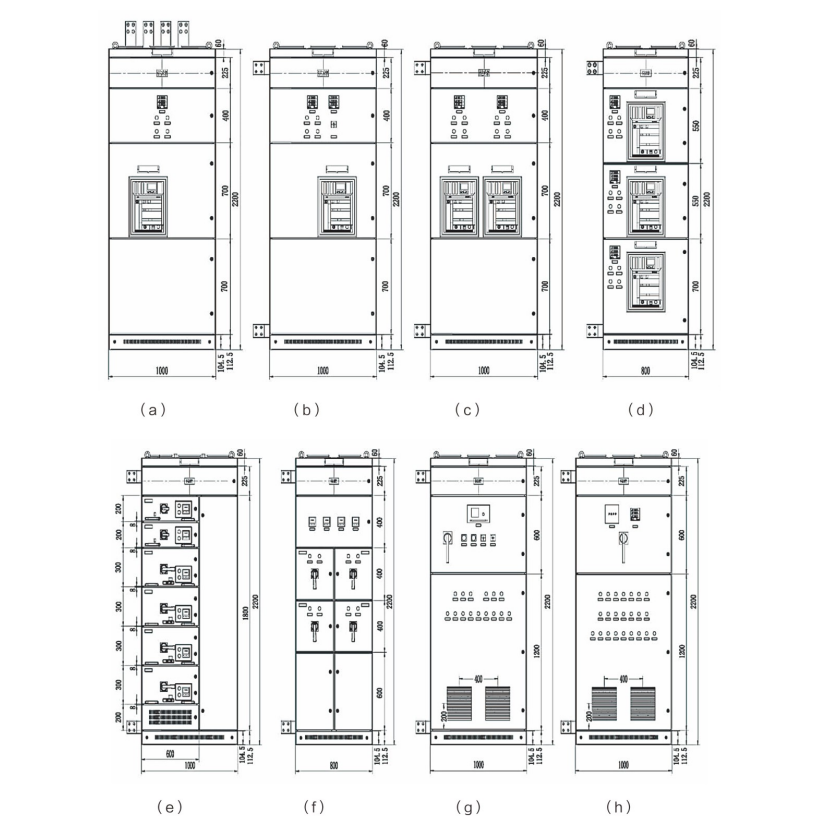

圖5- 10柜前盤面門板尺寸圖

(a)方案1 (左進) ; (b)方案2 (右聯) ; (c)方案3; (d)方案4.;(e)方案5; (f)方案6; (g)方案7; (h)方案8

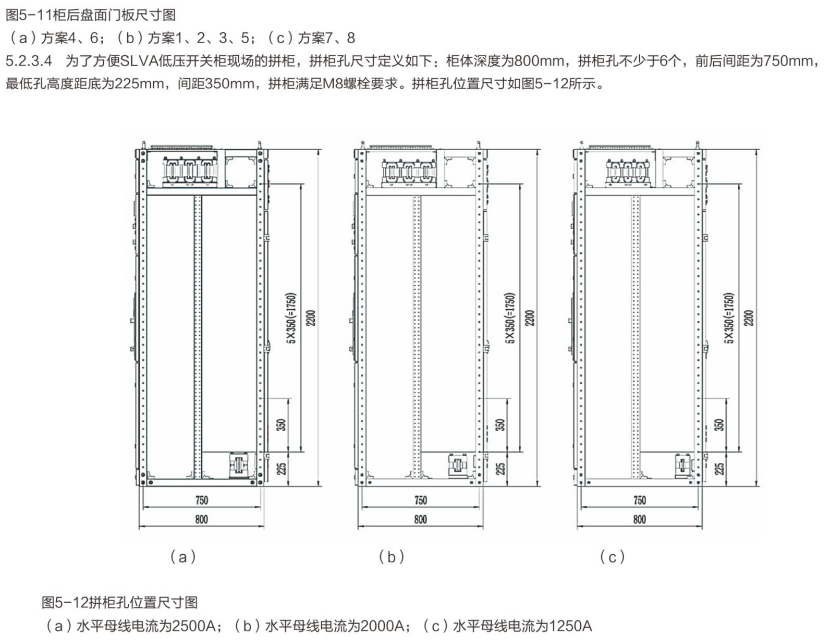

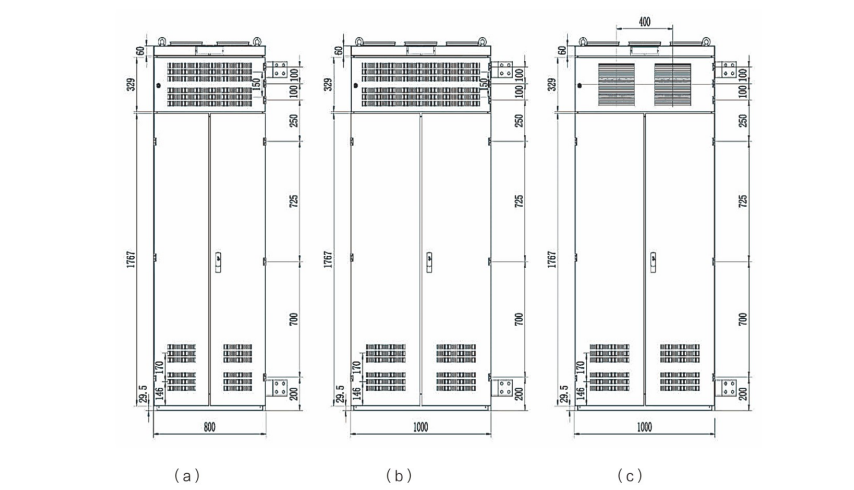

5.2.3.3為保證SLVA低壓開關柜外觀一 致性，柜后盤面從上至下，依次設置楣頭、上門、下門。上門采用右側兩個鉸鏈安裝或三個鉸鏈安裝(柜后正視)，單鎖孔，上下兩個通風孔，高度間距150mm。下門采用雙開門,左右各用三個鉸鏈安裝，中心式門鎖機構，左右設置兩個通風孔，中心距柜底高度260mm。以開關柜柜底骨架下沿為基準起始尺寸，鉸鏈中心為界，鉸鏈高度從下至上依次定位尺寸為200mm、700mm、725mm、275mm、150mm;或200mm、700mm、725mm、250mm、100mm、100mm。上下門板間門縫尺寸公差為8土1mm,左右門板間門縫公差為10土1mm。柜后盤面]板尺寸如圖5-11所示(以通用型開關柜為例)。
